MMS(モービル・モバイルシステム)
現在、紙ベースで作成された地図や調査書、設計図等を電子化し、情報を持たせるGIS(地理情報システム)の構築化が自治体や企業で行われており、さらにそのデータベースを利用した応用へと進化しています。弊社は、MMSで現況データや地図情報を映像化又は3次元化することにより、さらに視覚的に明確な情報を得るための提案を行っております。
高精度計測・座標点群での調査
モービルマッピングシステム
高精度レーザースキャナと画像によるMMS

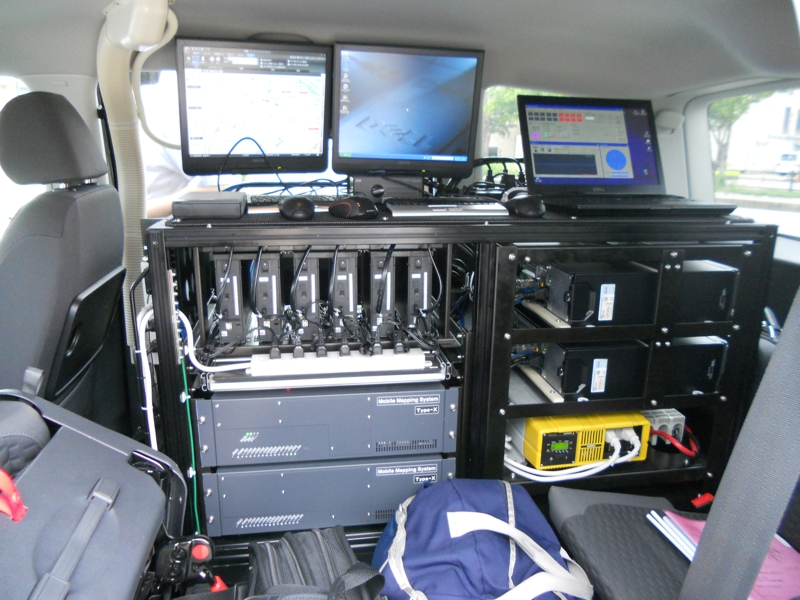

GPS/IMU複合による車両の位置/姿勢計算と、搭載したセンサで計測したレーザデータ/カメラ画像により、車体動揺や路面傾斜によらず正確な道路地物の三次元位置計測を可能にする、高精度移動式三次元計測システムです。従来の現地測量ではなく、車載したレーザースキャナで計測を行うため、交通量の多い道路でも短時間にデータ取得がおこなえます。
(死角がある場合は現地調査が必要となる)
主な用途
道路改良設計に伴う測量
3次元地図作成
長距離観測
舗装調査(クラック調査)
建築物や架線記録
構造物の干渉確認
重機等使用時の架線干渉確認(事前調査)
沈下やひび割れ等の経年変化記録
道路や橋梁、トンネル内部調査
地下駐車場調査
建築物調査
高精度な道路台帳作成(各種台帳)
アウトプット
計測動画、無償ビューア、3Dデータ(座標点群)、各種帳票(紙ベース)、その他要求項目
メリット
通常では測量調査できない場所(交通量の多い道路等)で高精度なデータ取得が可能。
机上での測量が可能なため、現場作業の短縮。
連続した高精度な3Dデータであることから、視覚的確認が容易。
グーグルアースへの連動が可能。
画像計測・管理調査・空間レビュ-
モバイルマッピングシステム(IP-S2 Lite)
空間画像データ解析によるMMS
画像のみによる簡便な計測を可能とするモバイルマッピング(MMS)として3D移動体計測のポートフォリオを形成します。
デジタルデータによる基盤地図情報の整備が進むなか、同様にデータ化された都市計画図、土地利用図から防災、治安、交通安全、環境保全、さらにはサービスコンテンツ等にいたるまで、これらの情報を組み合わせて利用する地理空間情報の形成をおこないます。
主な用途
景観調査データ取得(看板調査)
360°画像処理データ取得
道路の視距確認
道路標識調査
観光マップ等での利用
建築物や架線記録
道路周辺構造物の把握確認
道路台帳作成(各種台帳)
CGでのシュミレーション
アウトプット
360°画像処理データ、GISデータ、各種帳票(紙ベース)、その他要求項目
メリット
通常では測量調査できない場所(交通量の多い道路等)で高精度なデータ取得が可能。
机上での測量が可能なため、現場作業の短縮。
連続した高精度な3Dデータであることから、視覚的確認が容易。
グーグルアースへの連動が可能。
現場作業の短縮
連続した映像データであることから、視覚的確認が容易である。
グーグルストリートビュー的な視覚確認が可能。
ArcGISにより用途に応じたGIS構築が可能。
(ESRI社製GISソフトArcGIS+ベースマップ+エクステンションが必要)
